電気料金の削減や省エネ対策を進める上で「力率」という言葉を目にする機会は多いのではないでしょうか。
しかし、言葉は知っていても「具体的に何を意味するのか」「なぜ改善が必要なのか」まで理解している人は少なくありません。
力率とは、電力をどれだけ効率よく使えているかを示す重要な指標です。
この数値が低い状態が続くと、電気料金の増加や設備への負担増加など、さまざまなデメリットが生じます。
そのため、工場やビルなどの事業者にとっては、適切に管理し改善することが欠かせません。
そこで本記事では、力率の基本的な考え方から低下する原因、具体的な改善方法までをわかりやすく解説します。
力率の仕組みを正しく理解し、効率的なエネルギー運用につなげていきましょう。
力率とは？
力率は、電力をどれだけ効率よく使えているかを示す指標です。
同じ電力を供給していても、すべてが有効に使われているわけではありません。
電力には「有効電力（実際に仕事をする電力）」と「無効電力（仕事をしないが電流として流れる電力）」があります。
力率は、このうち有効電力の割合を示したもので、数値が高いほど効率よく電力を使えている状態といえます。
力率の定義
力率は「有効電力 ÷ 皮相電力」で表される指標です。
有効電力は実際に機器を動かす電力、皮相電力は電源から供給される電力の総量を指します。
数値は0〜1（または0〜100％）で表され、1に近いほど効率よく電力を使えている状態です。
例えば、力率が0.8の場合、供給された電力のうち約80％しか有効に使われていないことを意味します。
電気設備では、電圧と電流の位相差によって無効電力が発生します。
この無効電力が増えるほど力率は低下し、同じ仕事をするためにはより多くの電流が必要です。
力率改善とは？
力率改善とは、無効電力を減らし、有効電力の割合を高める取り組みです。
電力の使い方を見直し、同じ仕事をより少ない電流で行える状態に近づけます。
力率が低いと、必要以上の電流が流れてしまい、設備にも余分な負担がかかります。
こうした無駄を抑えるために、力率を高める対策が必要です。具体的には、進相コンデンサの設置や設備の見直しなどが代表的です。
力率の計算方法
力率の計算式は「有効電力 ÷ 皮相電力」です。例えば、ある装置の有効電力が80kW（キロワット）、皮相電力が100kVA（キロボルトアンペア）の場合、力率は0.8（80％）となります。
この数値は、供給された電力のうちどれだけが実際に仕事に使われているかを示しています。1に近いほど効率が高く、無駄な電力が少ない状態です。
また、交流回路では「力率＝cosθ（コサインシータ）」として求める方法もあります。電圧と電流の位相差から算出する考え方で、理論的な計算や詳細な分析を行う際に使われます。
有効電力や皮相電力を正しく把握するためには、実際の電力使用状況を計測する必要があります。消費電力の測定方法については、以下の記事で詳しく解説していますので、参考にしてください。
関連記事：消費電力の測定方法とは？工事不要で設備ごとに測る流れを解説 | 渡辺電機工業株式会社
力率が低下する原因
力率は設備の種類や運用状況によって変化します。
力率が低下する主な原因について、詳しく確認していきましょう。
モーターやコイルなどの誘導負荷の影響
力率が低下する主な原因の一つが、モーターやコイルなどの誘導負荷です。
これらの設備は、電磁力を利用して動作するため、無効電力が発生しやすい特徴があります。
誘導負荷では、電圧と電流に位相のずれが生じます。
このずれによって無効電力が増加し、有効電力の割合が下がるため、結果として力率が低下するのです。
特に工場では、コンプレッサーやポンプ、搬送装置など、モーターを使用する設備が多く稼働しています。
複数の機器が同時に動く状況では無効電力が増えやすく、力率が低い状態になりやすいといえるでしょう。
設備の部分負荷運転による影響
設備を定格より低い負荷で運転していると、力率が下がりやすくなります。
モーターは、軽負荷時に無効電力の割合が増え、有効電力の比率が相対的に小さくなるためです。
例えば、大きなモーターを低負荷で回し続けると、実際に使われる電力は少ない一方で、無効電力は一定量流れます。
その結果、同じ設備でも運転状態によって力率が悪化します。
この状態が続くと配線に流れる電流が増え、損失も大きくなるため、設備の選定や運用条件を見直し、適切な負荷で使うことを意識してください。
古い設備や不適切な運用による影響
老朽化した設備や運用方法の見直し不足も、力率低下の要因となります。
経年劣化によって効率が落ちると、同じ動作でも余分な電流が流れやすくなるためです。
例えば、長年使用しているモーターや変圧器では、内部損失が増えやすくなります。
その結果、無効電力の割合が増え、力率が悪化するケースも少なくありません。
また、必要以上に設備を稼働させている場合や、負荷のバランスが取れていない運用にも影響します。
稼働状況を見直さないまま使い続けると、効率の低い状態が固定化されてしまうでしょう。
力率改善が必要な理由
力率が低い状態を放置すると、電気料金や設備運用にさまざまな影響が出ます。
安定した運用を維持する上でも、力率の管理は欠かせません。
ここからは、力率改善が求められる理由についてご紹介します。
電気料金の増加につながるため
電力会社の料金制度には、力率に応じて基本料金が変動する仕組みがあります。
高圧・特別高圧の契約では、力率85％が基準とされており、この基準を上回ると基本料金が割引され、反対に下回ると割増されます。
つまり、力率が低い状態のままでは、料金制度上の評価が下がり、基本料金が高くなりやすい仕組みとなっています。
力率が低い状態は、電気の使い方としても非効率です。
同じ仕事をするために余分な電流が流れるため、電力のロスが増え、結果として電気料金の増加につながります。
電力ロスが増加しエネルギー効率が低下するため
力率が低い状態では、配線や設備で余分な電流が発生するため、エネルギー効率が低下します。
電流が増えると、配線でのジュール損失（熱として失われるエネルギー）が大きくなります。
目に見えにくい部分ではあるものの、無駄な電力が常に発生している状態です。
本来であれば、有効に使えるはずの電力が損失として消費されるため、エネルギーの利用効率が下がります。
設備や配線の負担を減らすため
力率が低い状態では、同じ出力を得るために大きな電流が流れ、配線・変圧器・遮断器などに余分な負担がかかります。
電流が増えると発熱も増え、配線の温度上昇や絶縁劣化が進みやすくなり、これらは設備の寿命を縮める要因です。
長期的に見ると、故障リスクの増加や保守コストの上昇にもつながるでしょう。
また、容量に余裕がない設備では、本来であれば使えるはずの能力を十分に生かせないケースも少なくありません。
契約電力や設備容量に影響を与えるため
力率が低い状態では、同じ有効電力でもより大きな電流が必要です。
例えば、同じkWの負荷でも力率が低い場合はkVAが増えます。
変圧器や配線は、kVAベースで容量設計されるため、余裕がなくなりやすくなります。
結果として、増設や容量アップが必要となるでしょう。
力率を改善する方法
ここからは、力率を改善する方法をご紹介します。

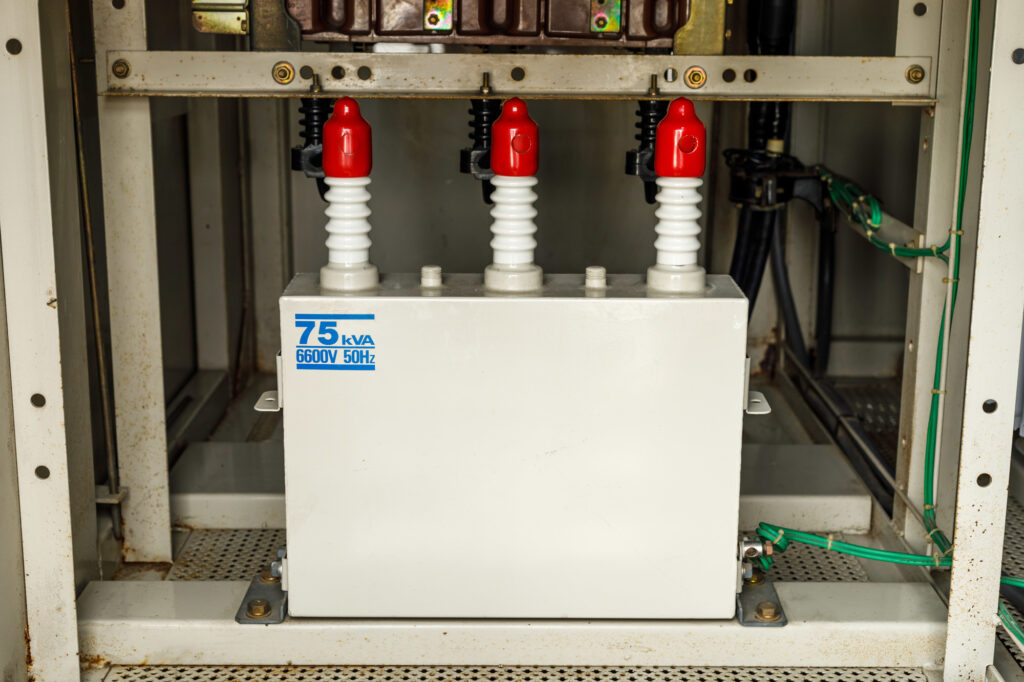

進相コンデンサを設置する
力率改善の代表的な方法が、進相コンデンサの設置です。
誘導負荷によって発生する無効電力を打ち消し、電圧と電流のずれを小さくする役割があります。
モーターなどの設備では、遅れ電流が発生します。
そこにコンデンサを組み合わせることで、進み電流を補い、全体のバランスを整えるイメージです。
結果として、有効電力の割合が高まり、力率が改善されます。
ただし、適切な容量のコンデンサを選定するためには、時間帯ごとの力率の変動を正確に計測しておくことが不可欠です。
高効率な設備へ更新する
老朽化した設備は効率が低下しやすく、無効電力の割合も増えがちです。
例えば、古いモーターの場合、軽負荷時の力率が低くなりやすい傾向にあります。
インバータ対応の高効率モーターに更新すれば、運転状況に応じた制御が行えるため、無駄な電流を抑えられます。
力率をリアルタイムで監視・管理する
電力計やエネルギー管理システムを導入すると、力率をリアルタイムで把握することが可能です。
時間帯ごとの変動やピーク時の傾向も確認できるため、原因の特定や対策の検討に役立ちます。
例えば、特定の設備が稼働したタイミングで力率が下がるのであれば、その設備に対して重点的な対策が必要です。
データをもとに判断することで、無駄のない改善につながります。
力率改善に関するよくある質問
ここからは、力率改善に関するよくある質問をご紹介します。
力率改善は進みすぎると問題がある？
力率は高ければよいというものではありません。
過度に改善すると「進み力率」となり、かえって不具合の原因となる場合があります。
進相コンデンサを過剰に設置すると、電圧と電流の位相が逆方向にずれます。
この状態では電圧の上昇や共振などが発生し、設備に悪影響を及ぼす恐れがあるため注意が必要です。
力率改善に必要なコンデンサ容量はどのように決める？
進相コンデンサの容量は、現在の力率と目標値の差から算出します。
まずは現状の有効電力（kW）と力率を把握し、どの水準まで引き上げるかを決めてください。
一般的には、無効電力（kvar/キロバール）の不足分を補う形で容量を設定します。
目安としては「必要容量（kvar）＝有効電力（kW）×（改善前のtanθ（タンジェントシータ） − 改善後のtanθ）」という考え方が使われます。
ただし、実際の設備では負荷が一定ではありません。
時間帯や運転状況によって力率が変動するため、最大値だけでなく、運用全体を見て判断することが重要です。
進相コンデンサによる力率改善の仕組みは?
進相コンデンサは、誘導負荷で発生する遅れ無効電力を打ち消す役割です。
モーターなどの設備では、電流が遅れて流れることから、そのずれを補うためにコンデンサを使います。
コンデンサには進み電流を発生させる性質があり、この電流が遅れ電流と打ち消し合うことで、全体の位相差が小さくなります。
結果として、無効電力が減り、有効電力の割合が高まります。
まとめ
力率は、電力をどれだけ効率よく使えているかを示す重要な指標です。
数値が低い状態では無効電力が増え、電気料金や設備運用にさまざまな影響が出ます。
改善方法としては、進相コンデンサの設置や設備更新、リアルタイム監視などがあります。
状況に応じて対策を組み合わせることにより、効率的な電力運用が実現できます。
力率改善は「一度行ったら終わり」ではありません。
運用状況に応じて変動するため、継続的な管理が重要です。
測定と改善を繰り返しながら、最適な状態を維持していきましょう。
