トップランナー変圧器とは、省エネ法に基づくトップランナー制度の基準を満たした高効率な変圧器のことです。
2026年度を目標年度とする第三次判断基準に基づき、新築や設備更新時には新基準への対応が重要です。
一方で、「自社の設備は対象になるのか」「更新は必要なのか」と悩んでいる設備担当者の方も多いのではないでしょうか。
本記事では、トップランナー変圧器の基本や2026年新基準のポイントをわかりやすく解説するとともに、更新の判断基準や重要となる容量選定の考え方について紹介します。
さらに、IoT電力計を活用した実測による最適容量の把握方法についても解説します。
目次
トップランナー変圧器とは
トップランナー変圧器とは、省エネ法に基づく「トップランナー制度」の基準を満たした高効率な変圧器です。
2026年4月にはトップランナー変圧器の第三次判断基準が施行されました。
新基準では、これまで以上に高い省エネ性能が求められるようになり、設備更新時には新基準への対応も重要です。
まずは、トップランナー制度について見ていきましょう。
トップランナー制度とは
トップランナー制度とは、市場でもっとも省エネ性能が高い機器を基準にして、その他の製品も将来的にその水準へ近づけることを目的とした制度です。
変圧器については、2006年からトップランナー制度の対象となり、2014年には第二次判断基準、2026年4月からは第三次判断基準が施行されました。
第三次判断基準では、従来よりも高い省エネ性能が必要になるため、変圧器メーカーにはさらなる高効率化への対応が必要です。
2026年4月施行の第三次判断基準のポイント
トップランナー変圧器は、2026年4月から第三次判断基準へ移行しています。
これにより、新たに製造・輸入される対象変圧器には、従来よりも高い省エネ性能が求められるようになりました。
第三次判断基準の概要
第三次判断基準では、変圧器のエネルギー消費効率について、従来よりも厳しい基準が設定されています。
第二次判断基準と比べて、平均14.2％の効率改善が求められており、より高効率な変圧器への移行が必要です。
一方で、高効率化に伴い、変圧器本体のサイズが大きくなるケースもあります。
既設キュービクルへ搬入できるか確認が必要になる場合もあるため、更新時は事前確認が重要です。

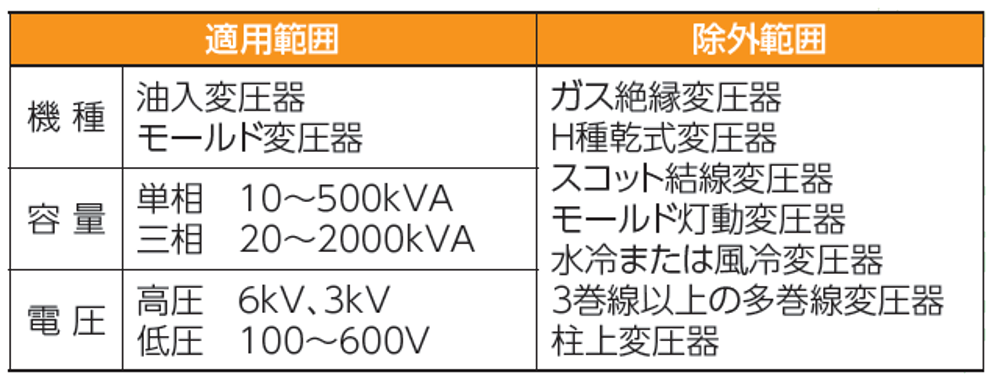

対象となる変圧器と適用範囲
第三次判断基準では、主に一般的な配電用途で使用される油入変圧器・モールド変圧器が対象です。
また、容量や電圧についても適用範囲が定められています。
単相では10〜500kVA、三相では20〜2000kVAが対象となっており、高圧側は6kV・3kV、低圧側は100〜600Vの変圧器が対象です。
一方で、すべての変圧器が対象になるわけではありません。
ガス絶縁変圧器やH種乾式変圧器、スコット結線変圧器など、一部の特殊用途機器は対象外となっています。
また、水冷・風冷変圧器や3巻線以上の多巻線変圧器、柱上変圧器なども除外されています。
そのため、設備更新を検討する際は、トップランナー変圧器へ更新が必要かだけでなく、現在使用している変圧器が第三次判断基準の対象かどうかを事前に確認することが重要です。
既存設備への影響と対応の考え方
第三次判断基準は、2026年4月以降に新たに製造・輸入される変圧器へ適用されています。
そのため、現在使用している既存設備について、すぐに交換が義務付けられるわけではありません。
ただし、変圧器は一般的に20〜30年程度使用される設備です。
長期間運用している設備では、老朽化による故障リスクや損失増加が発生している可能性もあります。
そのため、更新タイミングでは第三次判断基準への対応を前提に検討しましょう。
トップランナー変圧器への更新は必要？判断のポイント
トップランナー変圧器への更新が必要かどうかは、設備の使用年数や負荷状況、今後の運用計画などによって変わります。
そのため、新基準になったからすぐ交換しないといけないというわけではありません。
更新を検討すべきケースやタイミング、現状設備の確認方法について解説します。
更新が必要になるケース
変圧器の更新が必要になるケースは、主に以下のとおりです。
- 使用開始から20〜30年程度経過している
- 設備増設などで負荷状況が変化している
- 容量が過剰になっている
- キュービクル更新や設備改修を予定している
変圧器は長期間使用される設備ですが、一般的な寿命は20〜30年程度とされています。
そのため、長期間使用している場合は、老朽化による故障リスクが高まっているため注意が必要です。
また、導入当時と現在で電力使用状況が大きく変わっている場合、現在の容量が適切ではなくなっている可能性があります。
特に、必要以上に大きな容量の変圧器を使用している場合は、無負荷損が増え、不要な電力コストが発生する原因になります。
そのため、更新時には単純な同容量交換ではなく、容量見直しも含めて検討することが重要です。
更新を検討すべきタイミング
変圧器の更新を検討すべきタイミングは、主に以下のとおりです。
- キュービクルの更新を予定している
- 工場設備や生産ラインを増設する
- 電気料金や損失コストを見直したい
キュービクル更新や設備改修のタイミングは、変圧器を見直す時期です。
工事をまとめて実施しやすいため、設備停止や工事負担を抑えながら更新を進められます。
また、生産ライン追加や設備変更によって、導入当時と現在で負荷状況が変わっているケースも少なくありません。
現在の運用状況に対して容量が適切かどうかを確認しましょう。
近年は電気料金上昇の影響から、変圧器損失によるランニングコストを見直す企業も増えています。
特に、長期間使用している設備では、新しい高効率変圧器に更新することで、省エネ効果が期待できる場合もあります。
現状設備の確認方法
変圧器更新を検討する際は、まず現在の設備状況を正確に把握することが重要です。
特に、実際の電力使用状況を確認することで、現在の容量が適切か判断しやすくなります。
確認方法として多いのが、電力量計を用いた負荷測定です。
変圧器の二次側へ電力計やCTセンサーを設置することで、ピーク電流や負荷率を把握できます。
また、時間帯ごとの負荷変動を確認することも重要です。
工場では、生産ライン稼働時間によって電力使用量が大きく変化するケースも少なくありません。
瞬間的なピークだけでなく、日常的にどの程度の負荷で運用されているかを確認する必要があります。
近年は、IoT電力計を活用して継続的にデータ収集を行うケースも増えています。
クラウド上で負荷状況を可視化できるため、容量選定だけでなく、継続的なエネルギー管理にも活用できます。
トップランナー変圧器の更新で重要な容量選定の考え方
トップランナー変圧器へ更新する際は、単純に現在と同じ容量へ交換するとは限りません。
実際の負荷状況に対して容量が適切かどうかを確認することが重要です。
容量が大きすぎる場合・小さすぎる場合のリスクや、実測データを活用した容量選定の考え方について解説します。
容量が大きすぎる場合のデメリット
変圧器の容量が大きすぎることで問題になりやすいのが、無負荷損の増加です。
例えば、500kVAの変圧器を導入していても、実際の最大負荷が380kVA程度に留まっているケースは少なくありません。
このように、「念のため」という理由で実際の必要容量よりも大きな変圧器を導入してしまうと、20〜30年間にわたって不要なランニングコストが発生し続けるため注意が必要です。
容量が小さすぎる場合のリスク
一方で、変圧器容量が小さすぎる場合も注意が必要です。
必要容量を下回る状態で運用すると、設備に大きな負荷がかかり、安定運用に影響する可能性があります。
特に工場では、生産ライン稼働時だけ一時的に電力使用量が大きく増加するケースも少なくありません。
通常時の負荷だけを基準に容量選定してしまうと、ピーク時に容量不足となる可能性があります。
また、今後の設備増設や生産量増加を想定していない場合、将来的に変圧器容量が不足するケースもあります。
容量不足の状態では、設備トラブルや電圧低下などにつながる可能性もあるため注意しましょう。
実測データに基づいた容量選定が重要
変圧器容量を適切に選定するためには、実際の電力使用状況を把握することが重要です。
通常時は余裕があるように見えても、一時的なピーク負荷が発生しているケースもあります。
そのため、瞬間的な最大負荷だけでなく、平均負荷率や負荷変動も含めて確認することが重要です。
IoT電力計やCTセンサーを活用して、ピーク電流や負荷率を継続的に測定することが可能です。
実測データを可視化することで、現在の設備に対して適切な容量を判断しやすくなります。
IoT電力計を活用したトップランナー変圧器の最適容量の把握方法
トップランナー変圧器への更新では、現在どの程度の電力を使用しているのかを把握することが重要です。
IoT電力計を活用した電力使用量の可視化や、実測データによる容量把握方法について解説します。
IoT電力計による電力使用量の可視化
IoT電力計やCTセンサーを活用し、変圧器の二次側へセンサーを設置することで、ピーク電流や消費電力、負荷率などをリアルタイムで確認できます。
IoT電力計を活用すれば、クラウド上でデータを管理することが可能です。
複数拠点のデータをまとめて確認できるため、変圧器更新だけでなく、継続的なエネルギー管理にも活用されています。
工場では、生産ラインの稼働時間によって電力使用量が大きく変化することがあります。
そのため、時間帯ごとの負荷変動を可視化できることもメリットです。
実測データに基づいた負荷の把握
導入当時は将来増設を見越して大きめの容量を選定していても、実際にはそこまで電力を使用していないケースも少なくありません。
実測によって負荷率やピーク負荷を把握することで、過剰容量になっていないか確認できます。
また、容量を適正化することで、変圧器本体価格やランニングコスト削減につながる可能性もあります。
継続的なエネルギー管理への活用
時間帯ごとの電力使用量を確認することで、どの設備が多く電力を使用しているのか、どの時間帯に負荷が集中しているのかといったデータを把握することが可能です。
ピーク電力の発生原因を分析することで、設備運用の改善やピークカットにもつながります。
また、継続的にデータを確認することで、設備異常や電力使用量の変化に気づけることがメリットです。
トップランナー変圧器の更新をスムーズに進めるためのポイント
トップランナー変圧器の更新をスムーズに進めるためのポイントを紹介します。
現状の電力使用状況を把握する
変圧器の更新を進める際は、まず現在の電力使用状況を把握することが重要です。
実際の負荷状況を確認せずに更新を進めると、容量が過剰になったり、逆に不足したりする可能性があります。
特に、工場では生産設備の増設や稼働状況の変化によって、導入当時と現在で電力使用量が変わっているケースも少なくありません。
また、時間帯によって負荷が大きく変動することもあります。
通常時だけでなく、ピーク時にどの程度の電力を使用しているかまで確認することが重要です。
更新計画を立てて段階的に進める
変圧器の更新は、故障してから急いで対応するのではなく、計画的に進めることが重要です。
突発的な更新になると、設備停止期間の長期化や想定外の工事費発生につながる可能性があります。
特に、第三次判断基準に対応した変圧器は、従来機種とサイズや仕様が変わるケースもあります。
既設キュービクルへの搬入可否や、周辺設備との兼ね合いを事前に確認しておくことが重要です。
専門サービスを活用する
トップランナー変圧器への更新では、変圧器の選定だけでなく、現地調査や更新計画の検討も重要です。
そのため、専門サービスを活用しながら進めることで、更新作業をスムーズに進められます。
特に、工場設備では、設備停止タイミングや将来的な増設計画も踏まえながら更新を進めることが大切です。
専門業者へ相談することで、現在の運用状況に合わせた更新計画を立てられます。
弊社渡辺電機工業株式会社では、IoT電力計を活用した電力使用量の可視化から、変圧器の容量検討、設備更新のご相談まで対応しています。
トップランナー変圧器への更新をご検討の際は、ぜひお気軽にご相談ください。
トップランナー変圧器に関するよくある質問
トップランナー変圧器に関するよくある質問を紹介します。
トップランナー変圧器の価格はどのくらい？
トップランナー変圧器の価格は、容量や仕様によって大きく異なるため、一律で表すことは難しいです。
一般的に、容量が大きいほど本体価格も高くなります。
また、第三次判断基準に対応した変圧器は、高効率材料を使用する影響から、従来品と比較して初期費用が上昇する傾向にあります。
2026年の新基準でサイズ（容量）はどう変わる？
2026年4月から施行されている第三次判断基準では、変圧器に対してより高い省エネ性能が求められるようになりました。
その影響で、従来機種より本体サイズが大きくなるケースがあります。
特に、高効率化のために鉄心や巻線構造が変更されることで、同じ容量でもサイズや重量が増加するでしょう。
トップランナー変圧器は義務化されているの？
トップランナー変圧器への更新自体が義務化されているわけではありません。
現在使用している既存設備について、すぐに交換しなければならないという制度ではありません。
一方で、2026年4月以降に新たに製造・輸入される対象変圧器については、第三次判断基準への適合が求められています。
トップランナー変圧器の省エネ効果はどのくらい？
トップランナー変圧器は、従来機種と比べて変圧器損失を抑えられることが特徴です。
特に、2026年4月から施行されている第三次判断基準では、第二次判断基準と比べてエネルギー消費効率が平均で14.2％改善（目標基準値を底上げ）されています。
変圧器は24時間稼働しているケースも多いため、わずかな損失差でも長期間では大きな電力コスト差につながります。
まとめ
2026年4月からはトップランナー制度の第三次判断基準が施行されており、従来よりも電力損失を抑えた変圧器が求められるようになりました。
しかし、単純に新しい機器へ交換するだけではなく、現在の負荷状況に対して容量が適切かどうかを確認しながら、最適な容量を選定することが重要です。
弊社渡辺電機工業株式会社では、IoT電力計を活用した電力使用量の可視化を支援しています。
現在の負荷状況を把握することで、変圧器の容量見直しや更新検討に役立てやすくなります。
トップランナー変圧器への更新をご検討の際は、ぜひお気軽にご相談ください。
