ボイラーは、水を加熱して蒸気や温水をつくり、工場や建物の設備にエネルギーを供給する装置です。
仕組みはシンプルに見えますが、種類や構造によって特徴が異なり、効率的に運用するには基本的な理解が欠かせません。
本記事では、ボイラーの仕組みや種類の違いをわかりやすく解説するとともに、運用時に押さえておきたいポイントについて紹介します。
目次
ボイラーの仕組みとは
ボイラーとは、水を加熱して蒸気や温水をつくり、工場や建物の設備にエネルギーを供給する装置です。
燃料を燃やして発生した熱を水に伝え、その熱エネルギーを蒸気や温水として取り出します。
仕組み自体は「燃焼→加熱→熱交換→供給」という流れで行われますが、どのように熱を伝えるか、どの構造で効率を高めるかによって性能は大きく変わります。
ボイラーの種類や用途によって、構造や運用方法が異なるのもこのためです。
ボイラーの基本構造
ボイラーは、燃料を燃やして熱を発生させ、その熱で水を加熱する構造です。
主な構成要素はシンプルですが、それぞれが重要な役割を担います。
- 燃焼装置：燃料を燃やして熱エネルギーを生み出す
- ボイラー本体：水を加熱し、蒸気や温水を生成する
- 熱交換部：燃焼ガスの熱を効率よく水へ伝える
- 給水装置：ボイラー内に水を供給する
- 制御装置：温度や圧力を管理し、安全に運転する
このような構成によって、燃焼で発生した熱が無駄なく水へ伝わり、蒸気や温水として取り出されます。
ボイラーの種類
ボイラーは構造や用途によっていくつかの種類に分かれます。
代表的なのは「水管ボイラー」「炉筒煙管ボイラー」「貫流ボイラー」の3つです。
- 水管ボイラー：水が管の中を流れ、外側から燃焼ガスで加熱する方式。大容量・高圧に対応し、発電設備や大規模工場で使われます。
- 炉筒煙管ボイラー：燃焼ガスが管の中を通り、その外側の水を加熱する方式。構造が比較的シンプルで、中小規模の設備に適しています。
- 貫流ボイラー：水を一度だけ流しながら加熱して蒸気をつくる方式。立ち上がりが早く、小型で省スペースな点が特徴です。
このように、ボイラーは用途や必要な蒸気量によって選び方が変わります。
設備規模や運用条件に合った種類を選ぶことが重要です。
蒸気ボイラーと温水ボイラーの違い
蒸気ボイラーは、水を沸騰させて蒸気を発生させる仕組みです。
蒸気は高温・高圧の状態で扱えるため、工場の加熱工程や動力源として利用されます。
効率よく熱を運べる一方で、圧力管理が必要となるため、運用には一定の知識と管理体制が必要です。
一方、温水ボイラーは水を加熱して温水として供給します。
主に空調や給湯など、建物内での利用が中心です。
蒸気に比べて圧力が低く、安全性が高いことが特徴です。
そのため、オフィスビルや商業施設などでは温水ボイラーが多く採用されています。
ボイラー運用で押さえておくべきポイント
ボイラーを安全かつ効率的に運用するために押さえておきたいポイントを解説します。
燃焼効率を適切に管理する
ボイラーの運用では、燃焼効率の管理がコストと性能に直結します。
例えば、空気量のバランスが崩れていると、不完全燃焼が起こりやすいです。
空気が少なすぎれば燃え残りが発生し、多すぎても余分な排熱としてエネルギーが逃げます。
そのため、適切な空気比を維持することが重要です。
これは省エネ法（事業者の中長期計画）においても、管理すべき最重要項目の一つに指定されています。
また、排ガス温度や酸素濃度を確認することで、燃焼状態を把握できます。
これらの数値に変化があれば、効率が落ちているサインです。

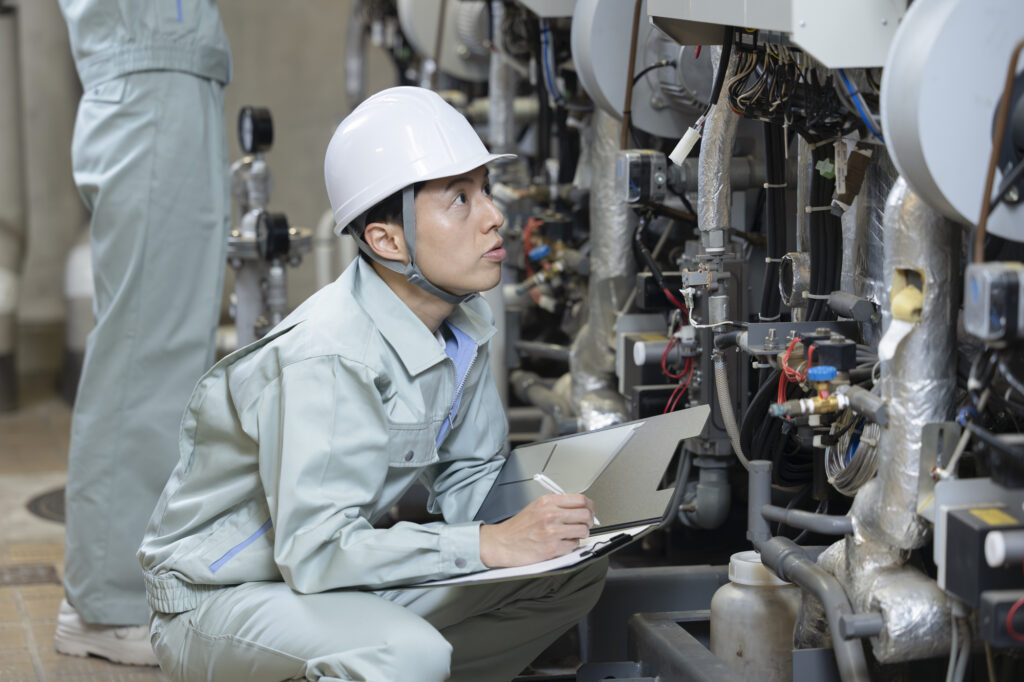

定期的に点検・メンテナンスを行う
ボイラーは高温・高圧で稼働する設備のため、定期的な点検とメンテナンスが欠かせません。
特に一定規模以上のボイラーでは、労働安全衛生法（ボイラー及び圧力容器安全規則）に基づき、法定のボイラー技士の選任や、年1回の定期自主検査（性能検査）の実施が厳格に義務付けられています。
見えない部分で劣化が進むことも多く、放置すると効率低下だけでなく、故障や事故につながるおそれがあります。
また、安全装置の確認も重要です。
圧力や水位を制御する機能が正常に働いているかを定期的にチェックしておきましょう。
異常を早期に検知できる体制を整える
ボイラーは一度トラブルが発生すると、設備停止や生産への影響が大きくなります。
そのため、異常を早い段階で捉える体制づくりが重要です。
異常は圧力や温度のわずかな変化、燃焼状態のズレなど、小さな兆候として現れることが多いものです。
現場での目視確認だけに頼る運用には限界があります。
計測データを継続的に確認し、異常値を自動で検知する仕組みを取り入れておくと安心です。

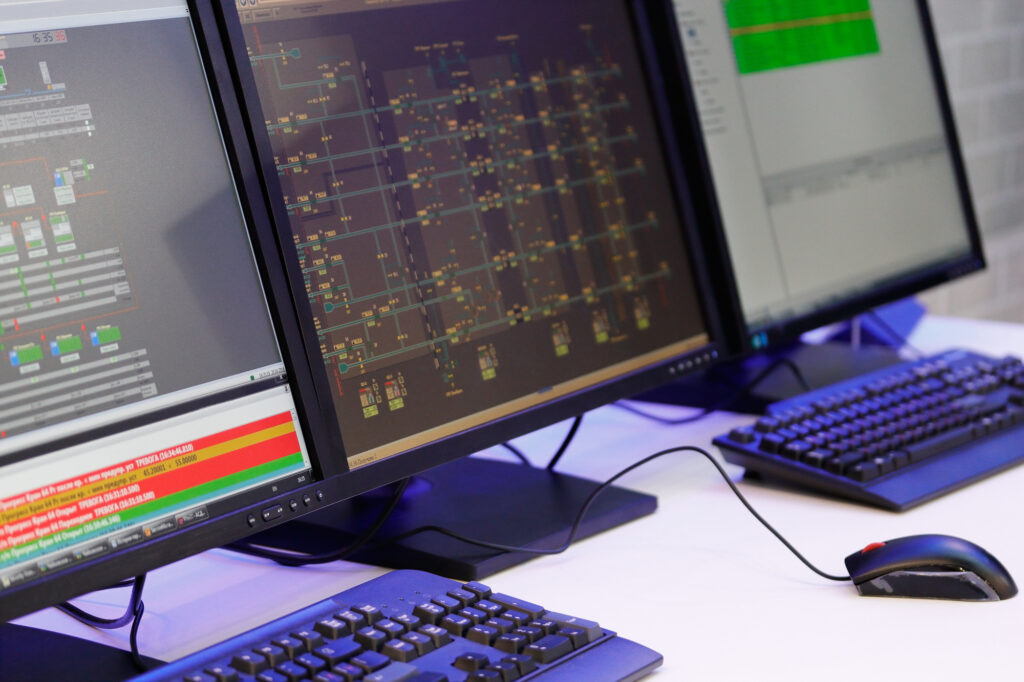

ボイラー管理における遠隔監視の重要性
ボイラーの安定運用には、日常的な監視と迅速な対応が欠かせません。
ただし、現場での常時監視には人手が必要となり、負担が大きくなりがちです。
しかし現在では、一定の安全要件（遠隔監視システム等）を満たすことで、法定の常駐監視義務が緩和される制度もあり、省人化の観点からも導入が急増しています。
ボイラー管理における遠隔監視の重要性を紹介します。
異常の早期検知とトラブル防止
遠隔監視を導入すると、圧力の上昇や水位の低下といった異常の兆候があれば、アラートで通知されます。
現場にいなくても状況を把握できるため、対応の遅れを防げます。
こうした早期対応ができれば、重大なトラブルに発展する前に対処でき、設備停止や修理コストの増加といったリスクも抑えられるでしょう。
運用状況の可視化と管理の効率化
直接現場に行かなくてもボイラーの運用状況が場所を問わず把握できることがメリットです。
日常の管理負担を抑えられること以外にも、点検時にしか分からなかった情報がいつでも確認できます。
また、複数拠点のボイラーをまとめて管理できることも特徴です。
担当者ごとに情報が分散することがなくなり、管理の属人化も防げます。
遠隔制御による効率的な運用
急な負荷変動や運用変更があっても、その場で対応できるため、無駄なエネルギー消費を抑えやすくなります。
例えば、稼働時間の変更や出力の調整なども遠隔で行えるため、状況に応じた柔軟な運用が可能です。
現場での作業を減らしながら、効率的な制御を実現できます。
ボイラーの仕組みに関するよくある質問
ボイラーの仕組みに関するよくある質問を紹介します。
水管ボイラーの仕組みは？
水管ボイラーは、水が管の中を流れ、その外側から燃焼ガスで加熱する構造です。
熱が直接水に伝わるため、効率よく蒸気を発生させられます。
高温・高圧に対応しやすいことが特徴で、大規模な工場や発電設備などで多く使われています。
蒸気ボイラーの仕組みは？
蒸気ボイラーは、水を加熱して蒸気を発生させ、その蒸気を熱エネルギーとして利用する仕組みです。
燃料の燃焼によって生じた熱が水に伝わり、一定の温度と圧力に達すると蒸気へと変化します。
発生した蒸気は配管を通じて各設備に送られ、加熱や乾燥、動力源として使われます。
蒸気はエネルギー密度が高く、効率よく熱を運べるため、工場の生産工程で広く利用することが可能です。
貫流ボイラーの仕組みは？
貫流ボイラーは、水を一方向に流しながら加熱し、そのまま蒸気として取り出す構造です。
水はボイラー内を一度だけ通過し、途中で蒸発して蒸気になります。
この構造により、立ち上がりが早く、必要なときにすぐ蒸気を供給できることが特徴です。
装置自体もコンパクトで、省スペースで設置できます。
小規模な工場や設備で採用されるケースが多く見られます。
まとめ
ボイラーは、水を加熱して蒸気や温水をつくり、さまざまな設備にエネルギーを供給する装置です。
効率的かつ安全に運用するには、燃焼状態の管理や定期的な点検、異常の早期検知といった基本的な取り組みが欠かせません。
近年では、遠隔監視や遠隔制御を取り入れることで、現場に依存しない管理体制を構築する動きも進んでいます。
弊社渡辺電機工業株式会社では、計測から監視・制御までを一体で支援し、現場の負担を抑えながら効率的な運用を実現するサービスを提供しています。
ボイラーの管理体制を見直したい場合は、お気軽にご相談ください。
