プラグイン式小形信号変換器WSPシリーズ
- 1. ゼロスパン調整幅を拡張
- ゼロスパン調整幅を拡張させました。今までできなかった調整が可能になり、使い勝手がよりUPしました。
- ゼロスパン調整用トリマを改善しました。調整にかかわる時間が短縮できます。
- 従来の耐電圧を見直し、3kVに対応できるようになりました。より安心、安全にご利用いただける設計となっています。
- 長期保証を実現できるのは、製品寿命に自信があるから。
使用部品、回路の見直しにより、保証期間延長を実現しました。
- これにより、電圧変動の大きい車載DC24Vバッテリにもご使用いただけるようになります。
- 歴史ある信号変換器の専門メーカーとして、ご提供する製品や部品に責任を持ち、可能な限り長期供給に努めます。
また、リニューアル後も互換性に配慮し、スムーズな交換ができるような設計を心がけてまいります。
- お客さまのご要望にお応えできる体制作りのひとつとして、信号変換器は全て、3日後出荷対応を標準としています。
ご要望や製品により、即日出荷も可能ですのでご相談ください。
リニューアル品のカタログご請求 信号変換器のご相談はお気軽に！ TEL 03-3400-6141 お問い合わせ ▶

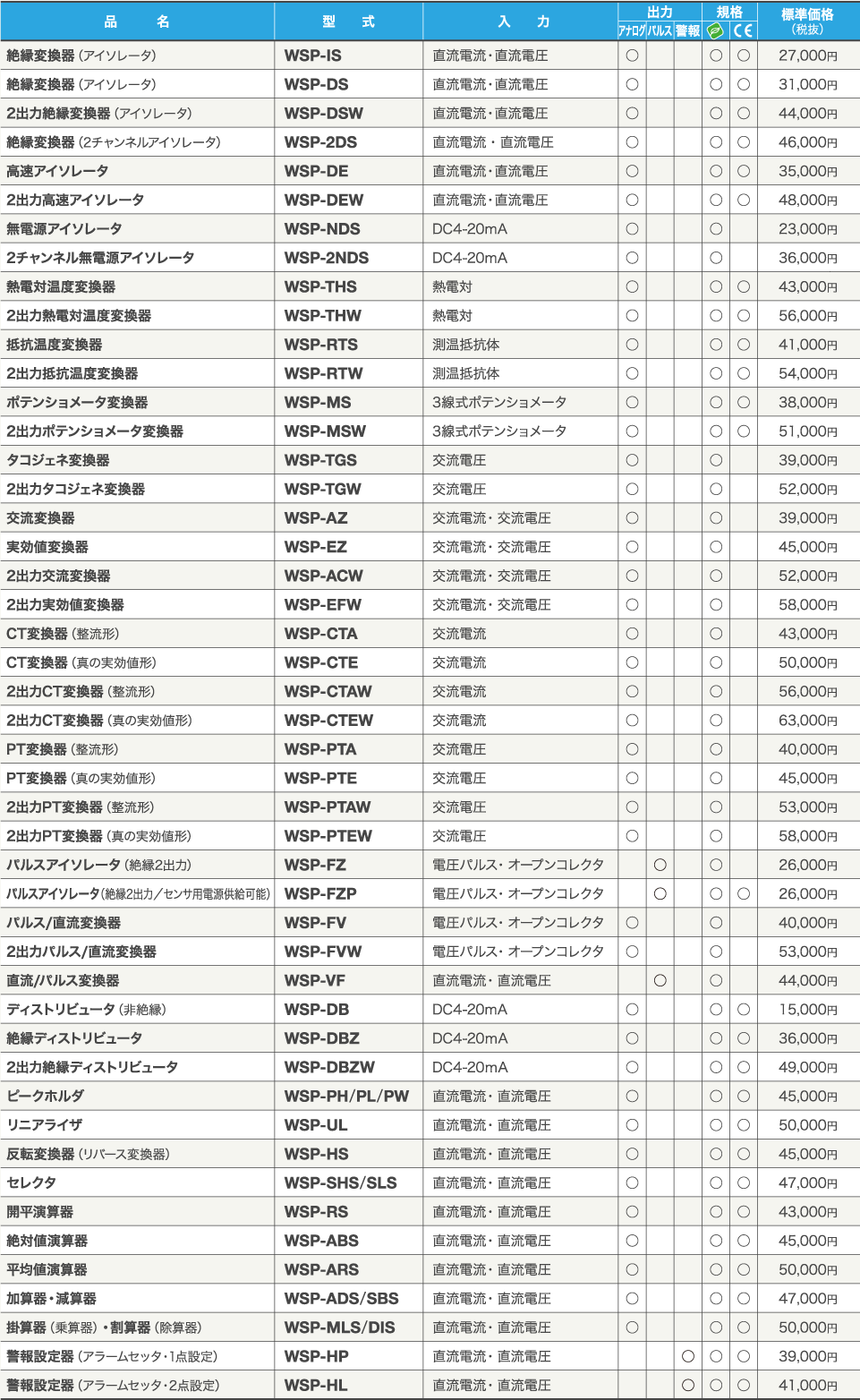

アイソレータ低電圧、EMC指令、特定有害物質規制指令対応
アイソレータCE詳細情報は機種名をクリックしてください。
| ・WSP-IS | 絶縁変換器（アイソレータ） | 標準価格：27,000円 |
|---|---|---|
| ・WSP-DS | 絶縁変換器（アイソレータ） | 標準価格：31,000円 |
| ・WSP-DSW | 2出力絶縁変換器（2出力アイソレータ） | 標準価格：44,000円 |
| ・WSP-DE | 高速アイソレータ | 標準価格：35,000円 |
| ・WSP-DEW | 2出力高速アイソレータ | 標準価格：48,000円 |
詳細仕様
| 基準精度 | ±0.1％fs（23℃） |
|---|---|
| 応答時間 | IS/DS/DSW : 約25ms（0～90％） DE/DEW : 約120μs（0～90％） |
| 許容負荷 | 電流出力／第1出力端子間の電圧降下15V以下 第2出力端子間の電圧降下7V以下 電圧出力／負荷電流5mA以下 ※出力１Vfs未満は1µA以下 |
| ゼロ・スパン調整範囲 | ±10%fs（15回転トリマ） |
| 使用温湿度範囲 | −5℃～+55℃ 90%RH以下（非結露） |
| 温度特性 | ±0.015%fs/℃ |
| アイソレーション | 入力ー出力ー電源各端子間相互 |
|---|---|
| 絶縁抵抗 | 100MΩ以上（DC500Vメガー） （入力ー出力ー電源各端子間相互） |
| 耐電圧 | AC3000V、1分間（電源ー入力／出力各端子間） AC2000V、1分間（入力ー出力端子間） |
| 電源電圧 | ＡＣ電源 : AC100～240Ｖ±10％ ＤＣ電源 : DC24Ｖ±10％/DC10.8～30Ｖ/ DC110Ｖ±10％ |
| 電源電圧の影響 | ±0.1%fs（定格電圧内） |
| 外形寸法 | 8Pソケット : 84（H）×23（W）×106.5（D）mm 11Pソケット : 84（H）×29.5（W）×106.5（D）mm |
ディストリビュータ低電圧、EMC指令、特定有害物質規制指令対応
ディストリビュータCE詳細情報は機種名をクリックしてください。
| ・WSP-DBZ | 絶縁ディストリビュータ | 標準価格：36,000円 |
|---|---|---|
| ・WSP-DBZW | 2出力絶縁ディストリビュータ | 標準価格：49,000円 |
詳細仕様
| 基準精度 | ±0.1％fs（23℃） |
|---|---|
| 応答時間 | 約25ms(0～90％） |
| 許容負荷 | 電流出力／第1出力端子間の電圧降下15V以下 第2出力端子間の電圧降下7V以下 電圧出力／負荷電流5mA以下 ※出力１Vfs未満は1µA以下 |
| ゼロ・スパン調整範囲 | ±10%fs（15回転トリマ） |
| トランスミッタ電源 | DC24V ±1V 最大約25ｍA DC30V ±1V 最大約22mA ※1出力タイプのみ |
| 使用温湿度範囲 | -5℃～+55℃ 90％RH以下（非結露） |
| 温度特性 | ±0.015%fs/℃ |
|---|---|
| アイソレーション | 入力－出力－電源各端子間相互 |
| 絶縁抵抗 | 100MΩ以上（DC500V） （入力ー出力ー電源各端子間相互） |
| 耐電圧 | AC3000V、1分間（電源ー入力／出力各端子間） AC2000V、1分間（入力ー出力端子間） |
| 電源電圧 | ＡＣ電源 : AC100～240Ｖ±10％ ＤＣ電源 : DC24Ｖ±10％/DC21.6～30Ｖ/ DC110Ｖ±10％ |
| 電源電圧の影響 | ±0.1%fs（定格電圧内） |
| 外形寸法 | 84（H）×29.5（W）×106.5（D）mm |
温度変換器低電圧、EMC指令、特定有害物質規制指令対応
熱電対温度変換器CE詳細情報は機種名をクリックしてください。
| ・WSP-THS | 熱電対温度変換器 | 標準価格：43,000円 |
|---|---|---|
| ・WSP-THW | 2出力熱電対温度変換器 | 標準価格：56,000円 |
詳細仕様
| 入力信号 | JIS準拠熱電対 |
|---|---|
| 基準精度 | ±0.2％fs（23℃） |
| 応答時間 | 約25ms（0～90％） |
| ゼロ・スパン調整範囲 | ±10%fs（15回転トリマ） |
| 冷接点補償精度 | ±0.5℃以下（R，S，WR熱電対は±1℃以下） |
| バーンアウト | 上方振切（1.5s以内） （下方振切ご希望時はお問い合わせください） |
| 使用温湿度範囲 | -5℃～+55℃ 90%RH以下（非結露） |
|---|---|
| 温度特性 | ±0.015%fs/℃ |
| アイソレーション | 入力－出力－電源各端子間相互 |
| 絶縁抵抗 | 100MΩ以上（DC500V） （入力－出力－電源各端子間相互） |
| 耐電圧 | AC3000V、1分間（電源－入力/出力端子間） AC2000V、1分間（入力－出力端子間） |
| 電源電圧 | AC電源：AC100～240V ±10％ DC電源：DC24V ±10％/DC10.8～30V/DC110V ±10％ |
| 電源電圧の影響 | ±0.1%fs（定格電圧内） |
抵抗温度変換器CE
| ・WSP-RTS | 抵抗温度変換器 | 標準価格：41,000円 |
|---|---|---|
| ・WSP-RTW | 2出力抵抗温度変換器 | 標準価格：54,000円 |
詳細仕様
| 入力信号 | Pt100Ω 3線式（スパン50℃以上） JPt100Ω 3線式（スパン50℃以上） ニッケル508.4Ω 3線式（スパン30℃以上） |
|---|---|
| 基準精度 | ±0.1％fs（23℃） |
| 応答時間 | 約25ms(0~90%) |
| ゼロ・スパン調整範囲 | ±10%fs（15回転トリマ） |
| バーンアウト | 上方振切（1.5s以内） （下方振切ご希望時はお問い合わせください） |
| 使用温湿度範囲 | -5℃～+55℃ 90%RH以下（非結露） |
|---|---|
| 温度特性 | ±0.015%fs/℃ |
| アイソレーション | 入力－出力－電源各端子間相互 |
| 絶縁抵抗 | 100MΩ以上（DC500V） （入力－出力－電源各端子間相互） |
| 耐電圧 | AC3000V、1分間（電源－入力/出力端子間） AC2000V、1分間（入力－出力端子間） |
| 電源電圧 | AC電源：AC100～240V ±10％ DC電源：DC24V ±10％/DC10.8～30V/DC110V ±10％ |
| 電源電圧の影響 | ±0.1%fs（定格電圧内） |
センサ変換器低電圧、EMC指令、特定有害物質規制指令対応
ポテンショメータ変換器CE詳細情報は機種名をクリックしてください。
| ・WSP-MS | ポテンショメータ変換器 | 標準価格：38,000円 |
|---|---|---|
| ・WSP-MSW | 2出力ポテンショメータ変換器 | 標準価格：51,000円 |
詳細仕様
| 入力信号 | 3線式ポテンショメータ |
|---|---|
| 基準精度 | ±0.1％fs（23℃） |
| 応答時間 | 約25ms（0～90％） |
| スパン調整範囲 | 50～100%fs（25回転トリマ） |
| ゼロ調整範囲 | 0～50%fs（25回転トリマ） |
| バーンアウト | 上方振切（1.5s以内） （下方振切ご希望時はお問い合わせください） |
| 使用温湿度範囲 | -5℃～+55℃ 90%RH以下（非結露） |
|---|---|
| 温度特性 | ±0.015%fs/℃ |
| アイソレーション | 入力－出力－電源各端子間相互 |
| 絶縁抵抗 | 100MΩ以上（DC500V） （入力－出力－電源各端子間相互） |
| 耐電圧 | AC3000V、1分間（電源－入力/出力端子間） AC2000V、1分間（入力－出力端子間） |
| 電源電圧 | AC電源：AC100～240V ±10％ DC電源：DC24V ±10％/DC10.8～30V/DC110V ±10％ |
| 電源電圧の影響 | ±0.1%fs（定格電圧内） |

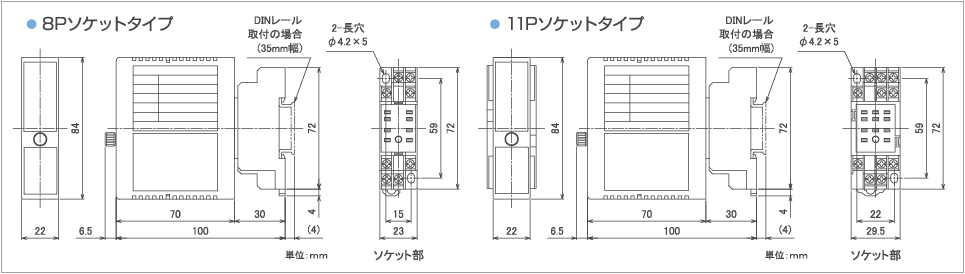

外形寸法図
避雷器NEW
信号回線用SPDJIS対応品
| ・WPD-A20 | DC4～20ｍA用 | 標準価格：13,000円 |
|---|---|---|
| ・WPD-SEN | 3線式信号用 | 標準価格：16,000円 |
| ・WPD-485 | RS-485用 | 標準価格：21,000円 |
電源用SPDJIS対応品
| ・WPD-PWR | 電源用 | 標準価格：16,000円 |
|---|
-
-
詳細仕様
外形寸法 69（H）×32.4（W）×69（D）mm 取付方法 DINレール
-
-
詳細仕様
使用電圧 100V、200V（単相2線/単相3線/三相3線）を1台で兼用 外形寸法 95（H）×50（W）×65（D）mm 取付方法 DINレール
