Q ねじの規格と寸法について
A近年ねじの規格はISO規格に統合されつつありますが、いまだに従来からの規格が採用されているねじも多数あります。
弊社のねじ付き製品の場合は、標準として｢管用テーパねじ（R）｣と｢管用平行ねじ（G）｣を仕様書などに掲載しています。
その他に｢メートルねじ（M）｣｢アメリカ管用テーパねじ（NPT）｣にも対応できますので、別途お問い合わせください。
また、既製品のねじサイズが分からない場合は、製品をお送りいただければ同じサイズのねじを製作することも可能です。
JIS規格のねじ |

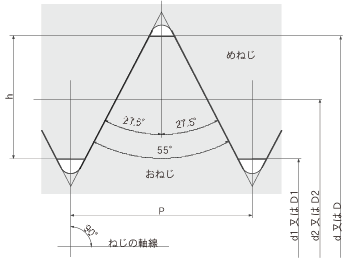

『管用（くだよう）平行ねじ』……［記号：G］…… JIS B 0202管、管用部品、流体機器などの接続に用いられる平行ねじです。記号はおねじ、めねじ共に「G1/2」と表し、旧記号は「PF1/2」です。JISではG1/16～G6が規定されています。

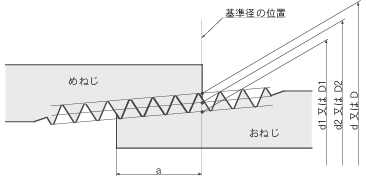

『管用（くだよう）テーパねじ』……［記号：R］…… JIS B 0203管、管用部品、流体機器などの接続に用いられるテーパねじです。記号はおねじが「R1/2」、テーパめねじが「Rc1/2」、平行めねじが「Rp1/2」と表し、旧記号は「PT1/2」です。JISではR1/16～R6が規定されています。
『厚鋼電線管ねじ』……［記号：CTG］…… JIS B 0204厚鋼電線管ならびに電線管付属品に用いられるねじです。記号は「CTG16」と表します。
『薄鋼電線管ねじ』……［記号：CTC］…… JIS B 0204薄鋼電線管ならびに電線管付属品に用いられるねじです。記号は「CTC16」と表します。
『メートル並目ねじ』……［記号：M］…… JIS B 0205一般的に部品の締結用に用いられるねじで、一番多く流通しています。記号は「M5×0.8」と表し、M5はおねじの外径、0.8はピッチとなります。JISではM1～M68が規定されています。
『メートル細目ねじ』……［記号：M］…… JIS B 0207メートル並目ねじに比べてピッチが細かく谷が浅いねじで、強度や精密さを必要とする箇所に用いられます。記号は並目ねじと同様「M5×0.5」と表します。JISではM1～M300が規定されています。
『ユニファイ並目ねじ』……［記号：UNC］…… JIS B 0206x
|
|---|---|
海外規格のねじ |
『アメリカ管用テーパねじ』……［記号：NPT］…… ANSI/ASME B 1.20.1アメリカ規格(ANSI/ASME)のねじで、管、管用部品、流体機器などの接続に用いられます。JISの管用テーパねじとはねじ山数やねじ山角度が異なりますので使用の際には注意が必要です。

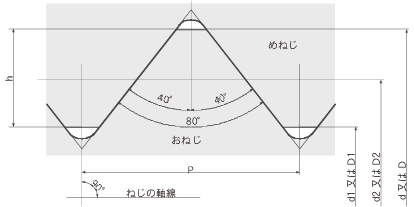

『ウィットねじ』……［記号：W］…… BS 84イギリスで規格化されたねじで、イギリス人ホイットワース（Whitworth）により1834年に考案されました。 JISでは1965年に廃止されましたが、日本では建築分野で使用されています。 『ドイツ電線管ねじ』……［記号：Pg］…… DIN 40430DIN規格に基づいたねじでヨーロッパでは幅広く使用されています。 |
ねじの見分け方 |
ここで紹介したねじは何点かのポイントを押さえるとねじサイズを見分ける事が出来ます。 【参考】規格名称一覧 |
