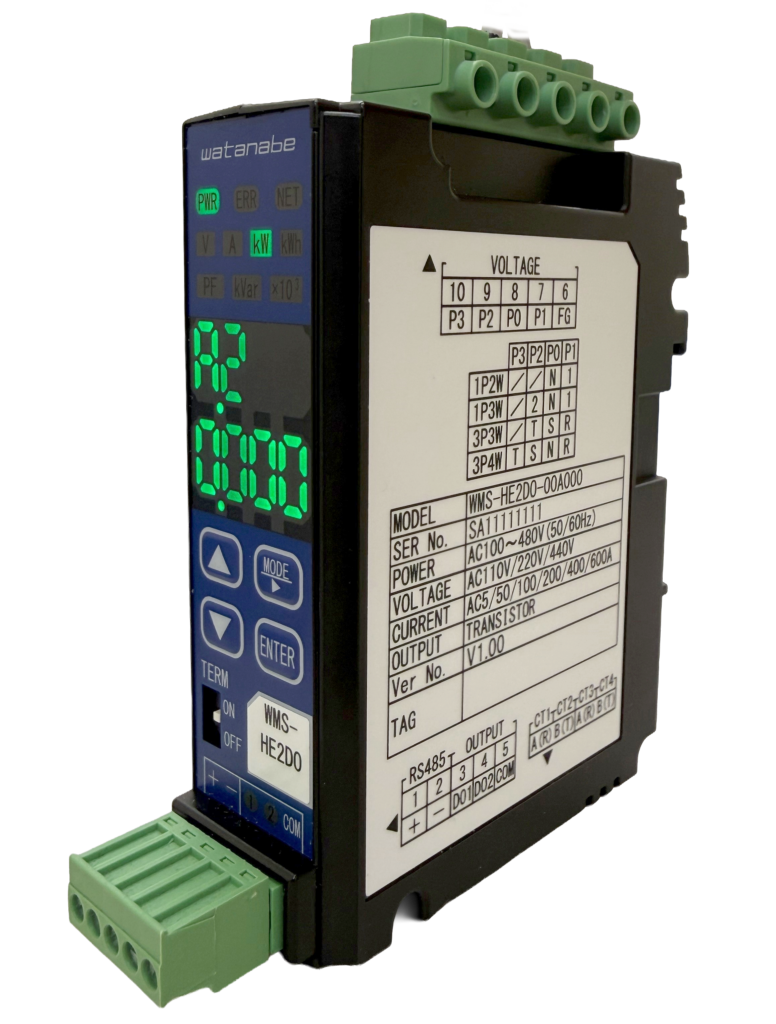

WMS-HE2D▢
薄型2回路電力量計(440Vダイレクト入力)
2chの電力を計測。DIまたはDO2chを搭載。Modbus RTU通信に対応します。
標準納期：お問い合わせください
特長
幅28.5mmの薄型設計
三相4線式の結線に対応
デジタル入力(DI)またはパルス出力(DO)が2点搭載
メンテナンス性と施工性を考慮した脱着式端子
リモートI/Oとしての活用も可能
AC440Vダイレクト入力で、VTコストの削減に貢献
資料ダウンロード
仕様書
取扱説明書
外形寸法図
製品スペック
| 入力信号 | 電流(CT)：4ch 電圧(VT)：1系統 デジタル入力(DI付き仕様のみ)：2点（パルス積算､ON/OFF状態､ON時間積算） |
|---|---|
| 出力信号 | デジタル出力(DO付き仕様のみ)：2点（積算パルス出力､警報出力､通信制御出力） |
| 測定回路 | 単相2線/単相3線/三相3線/三相4線 |
| 測定要素 | 電圧、電流、有効電力、無効電力 力率、有効電力量(受電)、換算値 |
| 通信 | RS-485(Modbus RTU) |
| 許容差 | ±1.0％fs |
| 耐電圧 | AC2000V |
| 質量(重量) | 約110ｇ |
| 外形寸法(WHD) | 28.5(W)×90(H)×70(D)mm (突起部含まず) |
| 使用温湿度 | -10～+55℃ 10%～90％RH(非結露・非氷結) |
