WKDシリーズ電力計・デマンド計生産終了
WKD-PA34F
生産終了
電力監視モジュール（三相4線用、LONWORKS通信）
110角サイズのLONWORKS通信対応の三相4線計測用電力マルチメータ
特長
既存システムへの取り込みが可能な電力量パルス出力機能付き
オープンプロトコルのLONWORKS通信に対応
資料ダウンロード
仕様書
取扱説明書
外形寸法図
その他資料
製品スペック
| 入力信号 | 電力×1回路 交流電圧･･･110V/220V 交流電流･･･5A/50A/100A/250A(専用CT) |
|---|---|
| 出力信号 | 電力量パルス出力×1点 オープンコレクタ･･･DC24V 40mA |
| 測定回路 | 三相4線 |
| 測定要素 | 有効電力/無効電力/有効電力量/無効電力量/電流/電圧/力率/周波数 |
| 通信 | LONWORKS通信（TP/FT-10） |
| 電源 | AC85～264V DC85～132V |
| 許容差 | 有効電力：±1.5%fs |
| 耐電圧 | AC2000V |
| 質量(重量) | 約400g |
| 外形寸法(HWD) | 48×96×112.8mm |
| 使用温湿度 | -5～+55℃ 90%RH以下 |
| パネル寸法(HW) | 110×110mm |

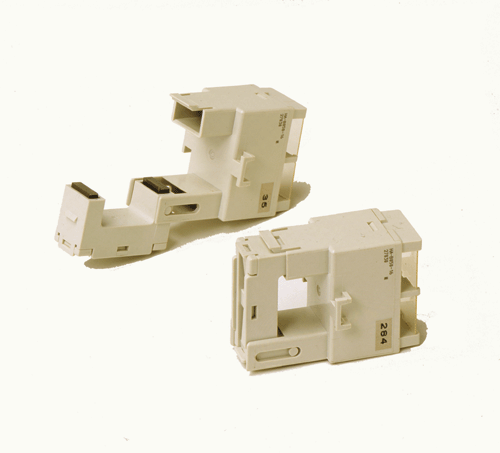

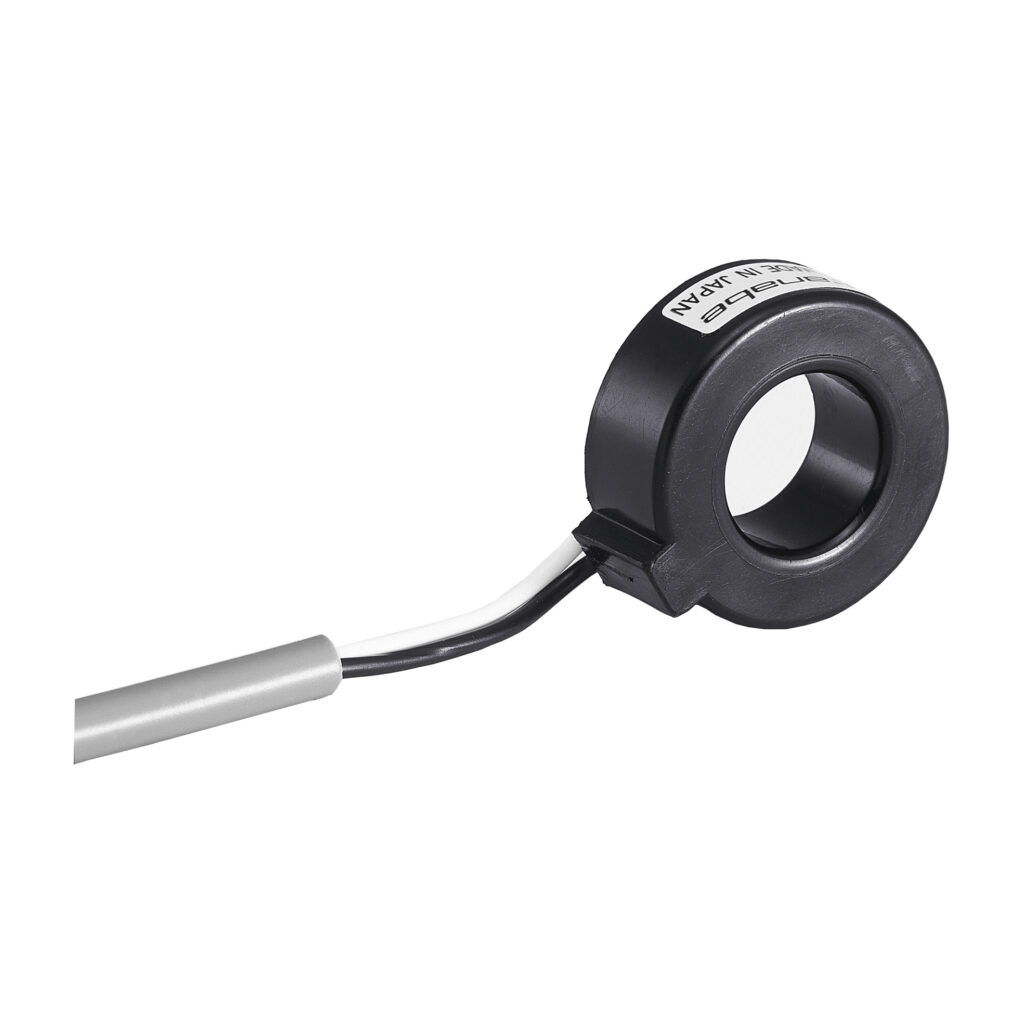

別売アクセサリ・ソフトウェア
