デジタルパネルメータ

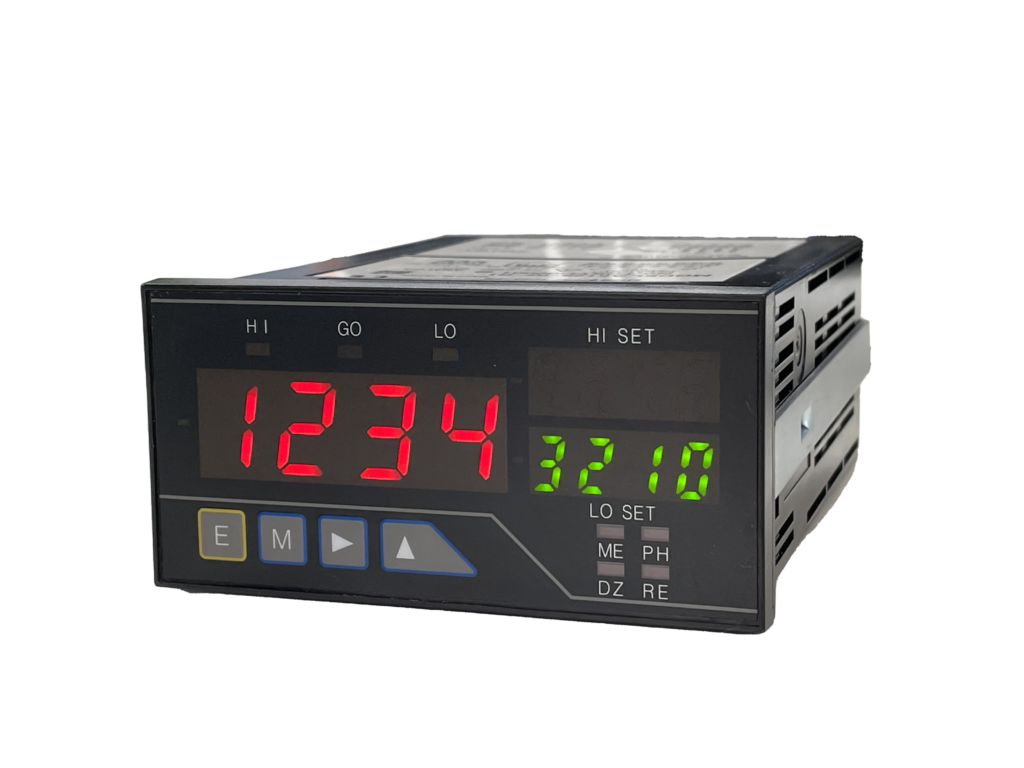

A5□□□-15
：周波数／パルス測定用デジタルパネルメータ
（オープンコレクタ）
48mm×96mmの標準DINサイズの周波数計
特長
・シングル/マルチのディスプレイ選択が可能
・入力レンジの切替えで測定範囲の変更が可能
・豊富な出力/電源オプションで用途に合わせた選択が可能
標準納期：5日
ダウンロード
| 仕様書 | 製品仕様書 |
|---|---|
| 取扱説明書 | 取扱説明書 取扱説明書(通信) |
| 外形寸法図 | 外形寸法図.dxf (マルチ表示) 外形寸法図.dxf (シングル表示) |
| その他資料 | 旧A5000シリーズ資料 |
製品スペック
| 入力信号 | 周波数測定 0.1Hz〜200kHz オープンコレクタ･･･L:1V以下(5Vプルアップ) ロジック･･･L:1V以下 H:2.5V〜15V マグネチック･･･0.3〜30Vp-p |
|---|---|
| 出力信号 | ※型式により仕様が変わります。 ・比較出力×3点(HI/GO/LO) リレー接点出力･･･AC240V 8A/DC30V 8A ・アナログ出力×1点 直流電圧/直流電流 ・通信出力×1点 RS-232C/RS-485 |
| 通信 | RS-232C RS-485 |
| 電源 | AC100~240V DC9~60V |
| 許容差 | ±0.2%fs |
| 耐電圧 | AC電源:AC3000V DC電源:DC500V |
| 質量(重量) | 約450g |
| EU適合指令 | EMC指令 低電圧指令 RoHS指令 |
| 外形寸法(HWD) | 48×96×146.5mm |
| 使用温湿度 | 0~+50℃ 35~85%RH |
| パネル寸法(HW) | 48×96mm |
| 表示桁数 | 4桁（メインモニタ文字高14.2mm） |
別売アクセサリ・ソフトウェア
-
WP-3
