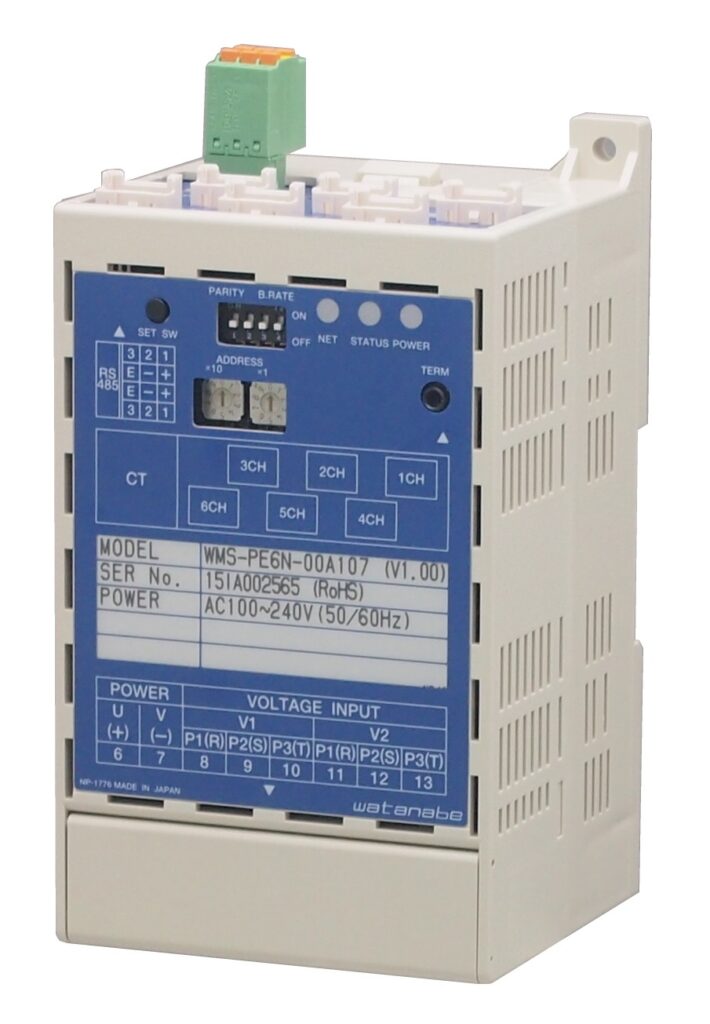

WMS-PE6N(付番07) :6ch電力監視モジュール(RS485通信)

WMS-PE6N(付番07):6ch電力監視モジュール(RS485通信)

改正RoHS

交流電流と交流電圧から電力計測を行い、計測データをRS485(ModbusRTU)で伝送する電力計測器です。
1台で電圧を2系統、電流(CT)を12回路入力できます。
Modbus設定表示器(WMB-DM01)およびModbus設定ツール(WRS-MST)に対応します。

特長

・RS-485通信(Modbus RTU)のスレーブ機器として使用可能
・電圧2系統入力で異トランス回路の計測も可能
・電力計測精度±1.0%fsを実現
・無償のエネルギー管理ツール「エコノ見分録」に対応
・Modbus設定表示器または、設定ツールで簡単設定

標準納期:4日
ダウンロード
仕様書 製品仕様書
取扱説明書 取扱説明書 取扱説明書(Modbus通信仕様書)
外形寸法図 外形寸法図.dxf
その他資料 現在ご用意しておりません
製品スペック
入力信号 電力×6回路
   交流電圧(2系統)・・・110V/220V
   交流電流・・・5A/50A/100A/200A/400A/600A(専用CT)
出力信号 なし
測定回路 単相2線/単相3線/三相3線
測定要素 有効電力/無効電力/有効電力量/無効電力量/電流/電圧/力率/周波数
通信 RS-485(Modbus RTU)
電源 AC100~240V
許容差 有効電力:±1.0%fs
耐電圧 AC2000V
質量(重量) 約330g
外形寸法(HWD) 120×75×70mm
(突起部含まず)
使用温湿度 -5~+55℃
10~90%RH
標準価格 オープン価格
別売アクセサリ・ソフトウェア

Modbus設定表示器

WMB-DM01

Modbus設定ツール

WRS-MST

小形分割CT(1次側定格:5/30/50A)

CTL-10

分割CT
(1次側定格:100A、200A、400A、600A)

WCTF-□□□A

CT接続ケーブル

CTL-BUN

CT延長ケーブル

CTL-EN

WPC用取付マグネット

WMS-MG
