センサー技術Q&A
熱電対
Q 熱電対とは?
A熱電対は2種類の異種金属の一端を溶接したもので、温度変化と一定の関係にある熱起電力を利用して温度を測定するセンサーです。
熱電対の原理 |
2種類の金属(A、B)を接触させると電子の移動によって接触部に電位差が生じます。図1のように閉回路にすると、2つの接点の温度(T1、T2)が等しい場合は両方の電位差が相殺して電流が流れませんが、片方の接点の温度(T1)を上げると不均衡が生じて電流が流れ、温度(T1、T2)による起電力の差が「熱起電力」となります※。
図2 熱電対と基準接点 |
---|---|
熱電対の特長 |
熱電対は温度計測のあらゆる分野で最も多く使用されている温度センサーで、多くの優れた特長があります。
ただし、熱電対には下記のような短所もあります。
|
熱電対の種類 |

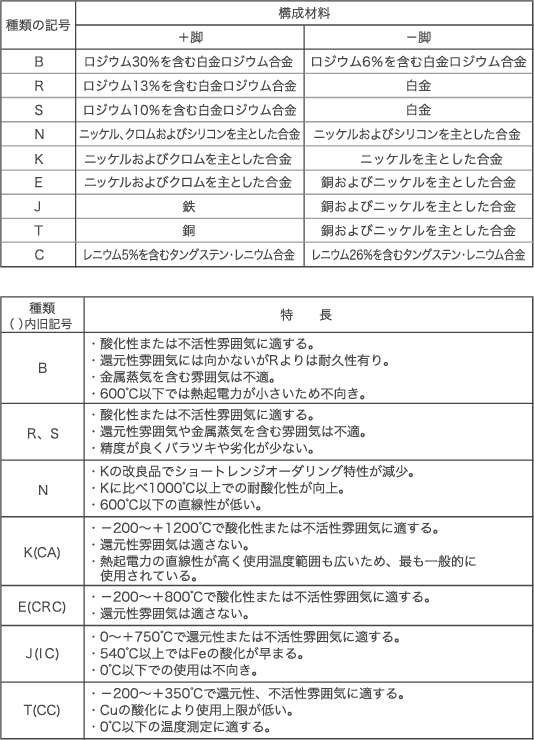

JIS C 1602では熱電対の種類としてB、R、S、N、K、E、J、T、Cの9種類が規定されています。各熱電対はそれぞれに特長がありますので使用環境に合ったタイプを選択してください。 |
熱電対の許容差 |

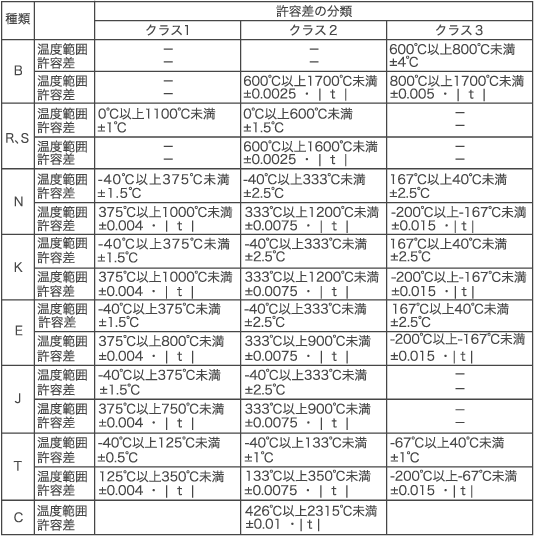

JIS C 1602では各熱電対の許容差としてクラス1、2、3の3種類を規定しています。 |
