不均等パルスを正確に表示させる(WVP-FLR)

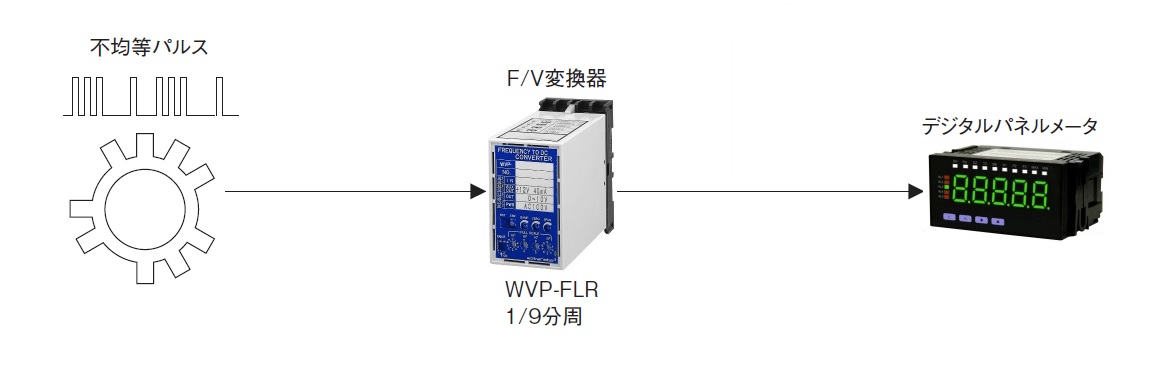

1回転する間に不均等パルスが9つ出力されるセンサの回転速度を表示される際、そのままアナログ信号に変換すると、一定速度の回転でも信号自体がふらつくため、表示値もふらついてしまいます。
この際、分周機能付きのF/V変換器で、1/9分周設定をすることで、1回転ごとに1パルス入ったと認識できるため、不均等パルス入力時も信号のふらつきがなく、後段のデジタルパネルメータ等で回転速度の表示が可能です。
