HOME > 用途・事例 > 用途 > テンションコントロール時の伸び率(ドロー率)測定と制御(WPMZ-5)

用途・事例

テンションコントロール時の伸び率(ドロー率)測定と制御(WPMZ-5)

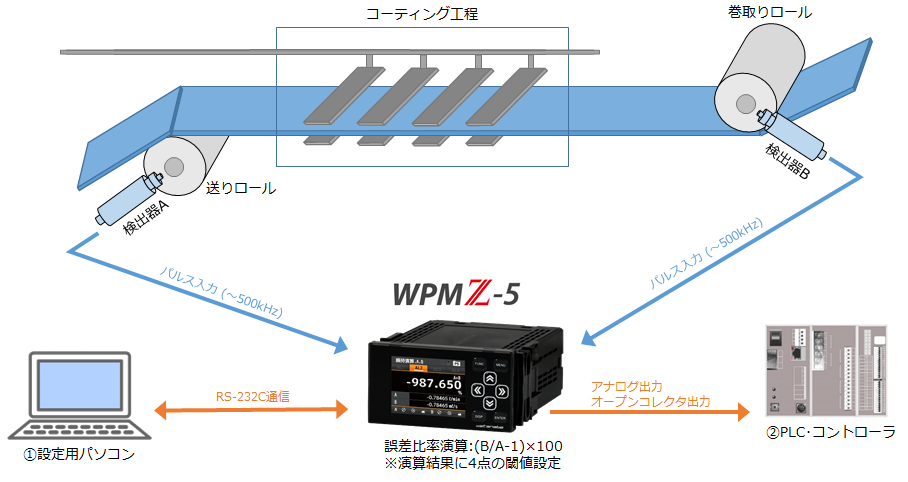

紙、電線などの長尺材加工での巻取り工程に必要なドロー率を計測し、PLCに演算結果をフィードバックします。
PLCには『WPMZ-5』で演算した結果のみ送られます。

PLC側でのプログラミングが不要になり、容易にシステムの構築が可能です。









・パルス入力
回転検出器からのパルス信号を入力します。
500kHzまでの超高速パルスに対応しているため、細かな計測制御にも対応可能です。



・制御信号出力
演算した誤差比率に対し、閾値設定して警報(デジタル)出力したり、値の大きさに応じたアナログ出力をすることができます。



・データ管理用の通信出力
製造工程におけるトレーサビリティとして、計測データをパソコン等の外部デバイスに出力することができます。
