基準流量超過時の積算流量の把握(WSPA-FVF+AC-116B)

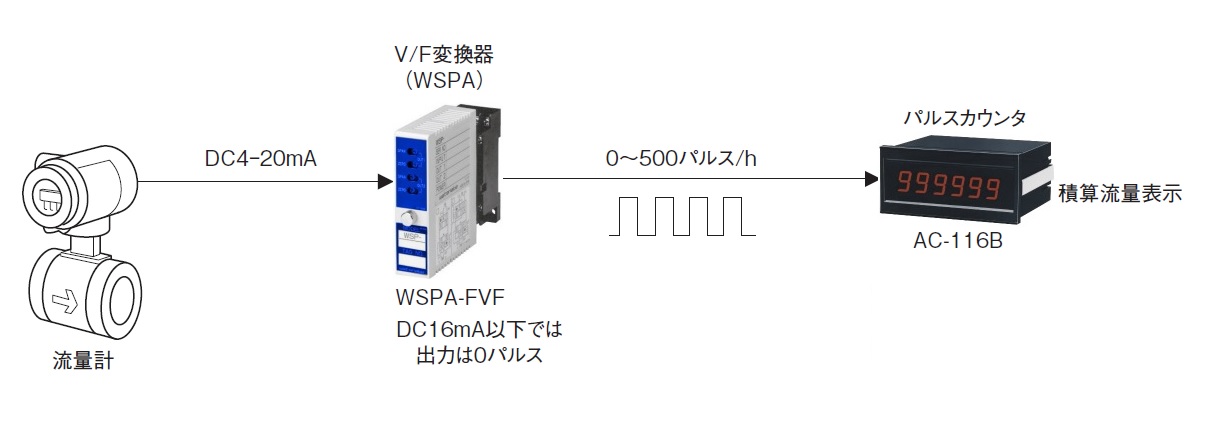

流量計(0-100㎥)からDC4-20mAが出力されます。
このうち、基準流量(75㎥)以上の水がどれだけ流れたかを把握することができます。
流量が75㎥以上の場合、流量計からはDC16mA以上が出力されます。
よって、DC16mA以上を有効流量として、V/F変換器の設定を行えば、機銃流量以上の積算流量をデジタルパネルメータに送信可能です。
