BACnetによるオープンシステム化が急速に進展しているビル自動管理制御システム。
多様化するニーズに最適なシステム構築を可能にするため、渡辺電機工業では、BACnet MS/TPに対応したリモートI/Oをいち早く開発しました。
小型＆薄型筐体で脱着式の端子台を採用した、施工性の高いWBIシリーズと、既存のLonWorks®※用リモートI/Oと同形状のWRBIシリーズの2種類をラインアップ。いずれもRS-485ベースで既存のツイストペアケーブルが利用でき、BACnetシステムの低コスト構築が可能です。
※LonWorks®は米国およびその他の国におけるエシェロン・コーポレーションの登録商標です

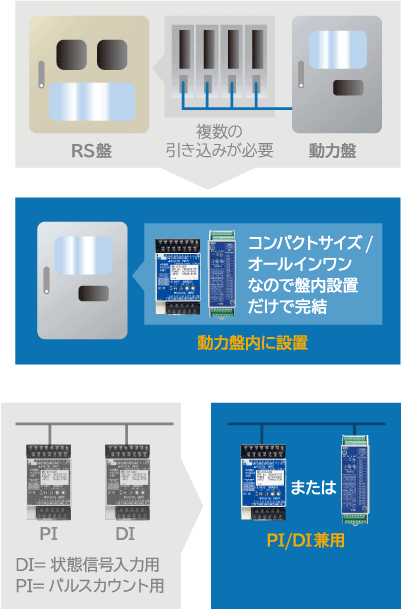

電源･通信･入出力を集約｡
取付時に大きなメリット！！
電源と通信､入出力機能を一体化したリモートI/Oです。コンパクトサイズでわずかなスペースでも設置できるため､分散設置に最適。ゾロ引き配線が不要になり､省配線にも貢献します｡また､盤内へ事前に組み込むことで､現場での作業工数が削減でき、導入コストも抑えられます。
デジタル入力はパルスカウントを兼用｡
1台でムダのない設計が可能！！
DIチャンネルが全てパルス入力に対応しています。1台のユニットでもシンプルで無駄のない設計が可能です。
| 型式 | 製品名 | 入出力仕様 |
|---|---|---|
| DI16詳細 ▶ | デジタル入力モジュール | デジタル入力×16点 |
| DIO8R詳細 ▶ | デジタル入出力モジュール | デジタル入力×8点､ デジタル出力(リレー)×8点 |
| DIO8V詳細 ▶ | デジタル入出力モジュール | デジタル入力×8点､ デジタル出力(24Vトランジスタ)×8点 |
| AI8詳細 ▶ | アナログ入力モジュール | アナログ入力×8量 |
| RI8詳細 ▶ | 測温抵抗体入力モジュール | 測温抵抗体入力×8量 |
| MAI8詳細 ▶ | アナログ/測温抵抗体入力 モジュール |
アナログ入力×4量､測温抵抗体入力×4量 |
| AO8詳細 ▶ | アナログ出力モジュール | アナログ出力×8量 |
| AO4詳細 ▶ | アナログ出力モジュール | アナログ出力×4量 |
電源電圧：AC100～240V±10%
外形寸法：170（H）×50（W）×85（D）mm
質 量：約280ｇ
取付方法：壁面取付け、DINレール取付け
